उत्पाद विवरण:
|
| प्रमुखता देना: | 50 मीटर पोर्टेबल ड्रिलिंग रिग,बैकपैक पोर्टेबल ड्रिलिंग रिग,2200r / मिनट माउंटेन ड्रिलिंग मशीन |
||
|---|---|---|---|

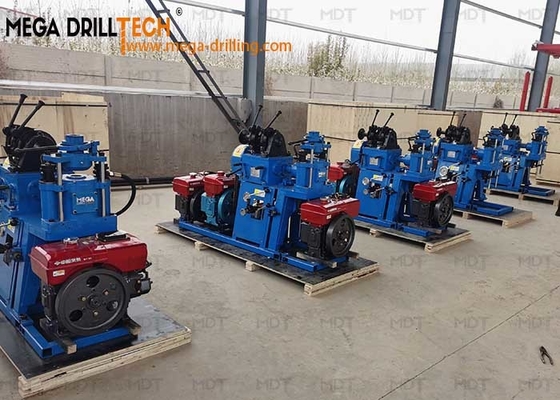

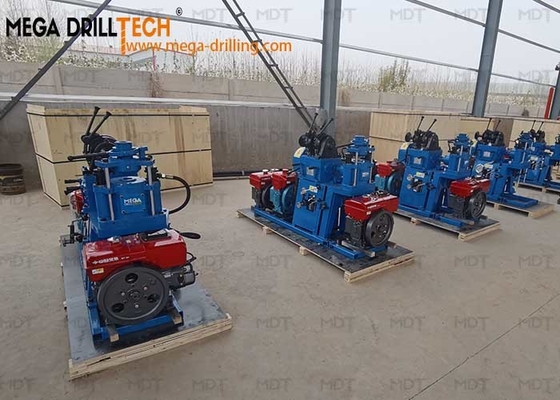

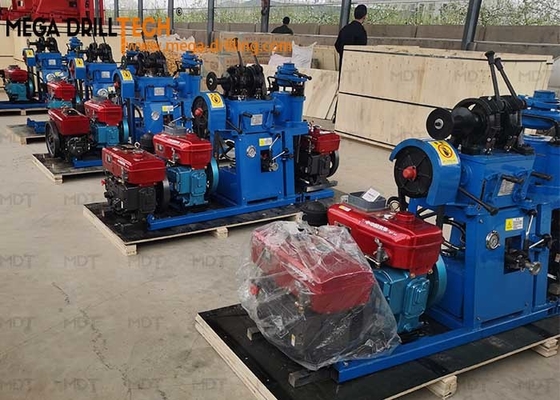

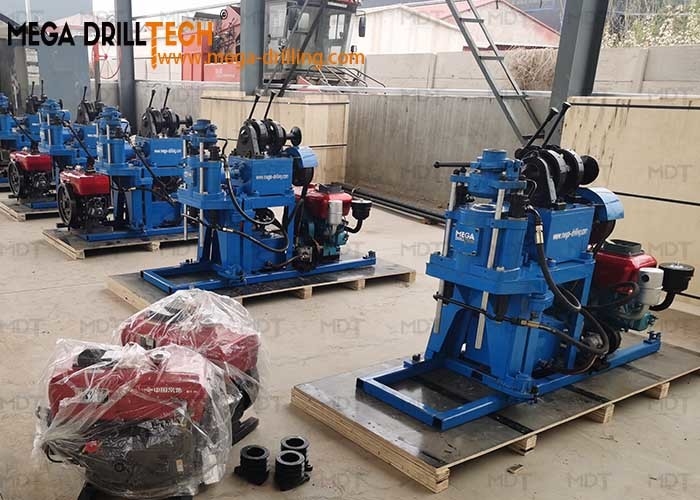

30m-50m पोर्टेबल ड्रिल रिग, छोटी पोर्टेबल ड्रिलिंग मशीन, मॉन्टेन ड्रिलिनबग मशीन, बैकपैक ड्रिलिंग मशीन
ड्रिल रिग निम्नलिखित विशेषताओं में से है:
1. उचित तकनीकी पैरामीटर, उच्च मशीनीकरण की डिग्री और कम श्रम शक्ति;
2. यह एक सुविधाजनक संचालन और उच्च ड्रिलिंग दक्षता के साथ हाइड्रोलिक फीडिंग तंत्र को अपनाता है;
3. एक विस्तृत ऑपरेशन क्षेत्र को साकार करते हुए, रोटरी टेबल को सामने के फ्रेम के साथ वेलहेड से दूर हटाया जा सकता है।इसे विभिन्न ड्रिलिंग तरीकों पर लागू किया जा सकता है;
4. यह कॉम्पैक्ट संरचना, छोटी मात्रा और हल्के वजन की विशेषता है।इसमें मजबूत पृथक्करणीयता है, जो हटाने, संयोजन या मरम्मत के लिए सुविधाजनक है;
5. ट्रांसमिशन केस में एक ट्रांसफर मैकेनिज्म से लैस है, जो होल-क्लीनिंग को तेज करने में मदद करता है।
MDT-30 ड्रिल रिग में निम्नलिखित नई विशेषताएं हैं:
1. ट्रांसमिशन केस बाहरी घुड़सवार सूखे क्लच से लैस है, जो कॉम्पैक्ट संरचना, सुविधाजनक संचालन और रखरखाव द्वारा विशेषता है।
2. रोटरी टेबल एक निचले-घुड़सवार सर्पिल बेवल गियर जोड़ी से सुसज्जित है, जो स्थिर चलने, पर्याप्त स्नेहन और लंबे समय तक जीवन का उपयोग करने की सुविधा देता है;यह सीधे ट्रांसमिशन मामले से जुड़ा हुआ है और कॉम्पैक्टर संरचना को साकार करने के लिए सहायक गियरबॉक्स को हटा दिया गया है (स्थापित नहीं किया गया है);हल्के वजन के साथ Φ40 तेल सिलेंडर अपनाया जाता है;चक एक बॉल क्लैंप से लैस है और एक हैंडल-पोजिशनिंग डिवाइस जोड़ा गया है, जिससे ऑपरेशन अधिक विश्वसनीय और आसान हो गया है;रोटरी टेबल assy का वजन।करीब आधा कर दिया गया है।
3. एक हाई स्पीड गियर (578r/min) जोड़ा जाता है, जो हार्ड रॉक से निपटने के दौरान Φ76 डायमंड बिट के साथ कोर ड्रिलिंग पर लागू होता है।
4. होइस्ट के प्लैनेटरी गियर डिवाइस में सपोर्ट करने वाले कैंटिलीवर को डबल-सपोर्टिंग स्ट्रक्चर में बदल दिया गया है, जिससे फहराने की क्षमता और सर्विस लाइफ बढ़ जाती है।
5. युक्ति।ड्रिल रैक के सेक्शन स्टील में सुधार किया गया है, जिससे फ्रेम की समग्र कठोरता और ताकत बढ़ जाती है।
| एस.एन. | सामान | पैरामीटर | |
| 1 | बुनियादी पैरामीटर | ड्रिलिंग गहराई | 30 मी |
| बोर व्यास | 110 मिमी | ||
| ड्रिल पाइप व्यास | 33.5 मिमी | ||
| ड्रिल रिग मास (बिजली प्रणाली सहित) | 290 किग्रा | ||
| आयाम (एल × डब्ल्यू × एच) | 1510×600×1055 मिमी | ||
| 2 | रोटरी मेज़ | घूमने की रफ़्तार | 136, 338, 578 आर/मिनट |
| मैक्स।टॉर्कः | 350 एन * एम | ||
| भोजन यात्रा | 400 मिमी | ||
| हाइड्रोलिक खिला बल | 8000 एन | ||
| हाइड्रोलिक उठाने बल | 10000 एन | ||
| 3 | उभाड़ना | उठाने की क्षमता | 4000एन |
| ड्रम की तार गति (2रापरत) | 0.46, 1.15, 1.97 मी/से | ||
| ड्रम का व्यास: | Φ90 मिमी | ||
| तार रस्सी का व्यास | Φ8mm | ||
| तार रस्सी की क्षमता/लंबाई | 18मी | ||
| 4 | मीनार | प्रकार | सिंगल सीमलेस स्टील ट्यूब |
| ऊंचाई | 5.6 मी | ||
| 5 | पावर मशीन | मोटर मॉडल | 185एन |
| रेटेड पावर (12h) | 5.88 किलोवाट | ||
| मैक्स।पावर (1h) | 6.62 किलोवाट | ||
| घूमने की रफ़्तार | 2200r/मिनट | ||
| शुद्ध वजन | 48 किग्रा | ||
